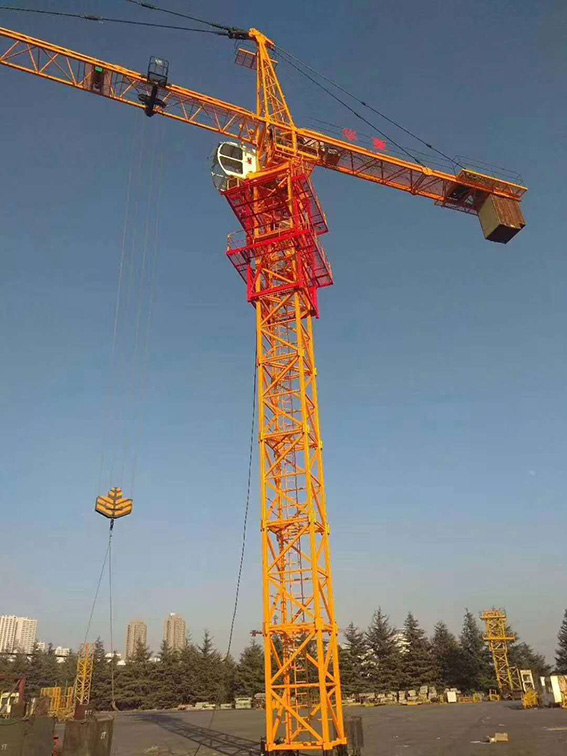

QTZ65(5610)
QTZ63（5610）塔机主要技术参数表
|
名 称 |
参 数 |
|
公称起重力矩/最大起重力矩（kN.m） |
800/900 |
|
最大起重量/最大幅度处额定起重量（t） |
6/1 |
|
工作幅度（m） |
2.5--56 |
|
独立式/附着式高度（m） |
40/140 |
|
起升/回转/变幅速度 |
(二/四倍率)80/40/8, 40/20/4m/min; 0.6r/min; 22/44m/min |
|
起升机构电动机/减速机 |
YZTD2-225M3-4/8/32-24/24/5.4KW; JD63 |
|
回转机构电动机/减速机 |
YZR132M-4-3.7KW×2 ； XX4-100 |
|
变幅机构电动机/减速机 |
YDEZ132S-8/4-2.2/3.3KW； BLD3.3-3 |
|
顶升机构电动机 |
Y132S-4-5.5KW |
|
液压油缸 |
HSGK-160/110-1600 |
|
回转支承 |
011.40.1250 |
|
起升钢丝绳/变幅钢丝绳直径（mm） |
φ13/φ7.7 |
56 米起重载荷特性
|
R（m） |
2.5～ 12.77 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
|
Q（kg） |
6000 |
5406 |
4646 |
4062 |
3600 |
3224 |
2913 |
2652 |
2428 |
|
R（m） |
30 |
32 |
34 |
36 |
38 |
40 |
42 |
44 |
46 |
|
Q（kg） |
2236 |
2068 |
1920 |
1789 |
1672 |
1567 |
1472 |
1386 |
1307 |
|
R (m) |
48 |
50 |
52 |
54 |
56 |
|
|
|
|
|
Q (kg) |
1235 |
1170 |
1109 |
1052 |
1000 |
|
|
|
|
50 米起重载荷特性
|
R（m） |
2.5～ 13.78 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
|
Q（kg） |
6000 |
5892 |
5068 |
4435 |
3934 |
3527 |
3190 |
2906 |
2664 |
|
R（m） |
30 |
32 |
34 |
36 |
38 |
40 |
42 |
44 |
46 |
|
Q（kg） |
2455 |
2273 |
2113 |
1971 |
1844 |
1730 |
1628 |
1534 |
1449 |
|
R（m） |
48 |
50 |
|
|
|
|
|
|
|
|
Q（kg） |
1371 |
1300 |
|
|
|
|
|
|
|
44 米起重载荷特性
|
R（m） |
2.5～ 15.57 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
|
Q（kg） |
6000 |
5821 |
5101 |
4531 |
4067 |
3684 |
3361 |
3086 |
2848 |
|
R（m） |
32 |
34 |
36 |
38 |
40 |
42 |
44 |
|
|
|
Q（kg） |
2641 |
2459 |
2297 |
2153 |
2023 |
1906 |
1800 |
|
|
