QTZ80（6010）
QTZ80（6010）塔机主要技术参数表
|
名 称 |
参 数 |
|
公称起重力矩/最大起重力矩（kN.m） |
800/900 |
|
最大起重量/最大幅度处额定起重量（t） |
6/1 |
|
工作幅度（m） |
2.5--60 |
|
独立式/附着式高度（m） |
40/140 |
|
起升/回转/变幅速度 |
(二/四倍率)80/40/8, 40/20/4m/min; 0.6r/min; 22/44m/min |
|
起升机构电动机/减速机 |
YZTD2-225M3-4/8/32-24/24/5.4KW; JD63 |
|
回转机构电动机/减速机 |
YZR132M-4-3.7KW×2； XX4-100 |
|
变幅机构电动机/减速机 |
YDEZ132S-8/4-2.2/3.3KW ； BLD3.3-3 |
|
顶升机构电动机 |
Y132S-4-5.5KW |
|
液压油缸 |
HSGK-160/110-1600 |
|
回转支承 |
011.40.1250 |
|
起升钢丝绳/变幅钢丝绳直径（mm） |
φ13/φ7.7 |
54 米起重载荷特性
|
幅度 m |
2.5-15 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
34 |
35 |
|
|
起重量 （t) |
4 倍率 |
6000 |
4739 |
4218 |
3791 |
3436 |
3135 |
2877 |
2734 |
2529 |
2348 |
2266 |
|
2 倍率 |
3000 |
2997 |
2762 |
2556 |
2375 |
2293 |
||||||
|
幅度 m |
36 |
38 |
40 |
42 |
44 |
46 |
48 |
50 |
52 |
54 |
|
|
|
起重量 （t) |
4 倍率 |
2188 |
2045 |
1917 |
1810 |
1696 |
1600 |
1512 |
1431 |
1357 |
1288 |
|
|
2 倍率 |
2215 |
2072 |
1944 |
1828 |
1723 |
1627 |
1539 |
1458 |
1384 |
1315 |
|
|

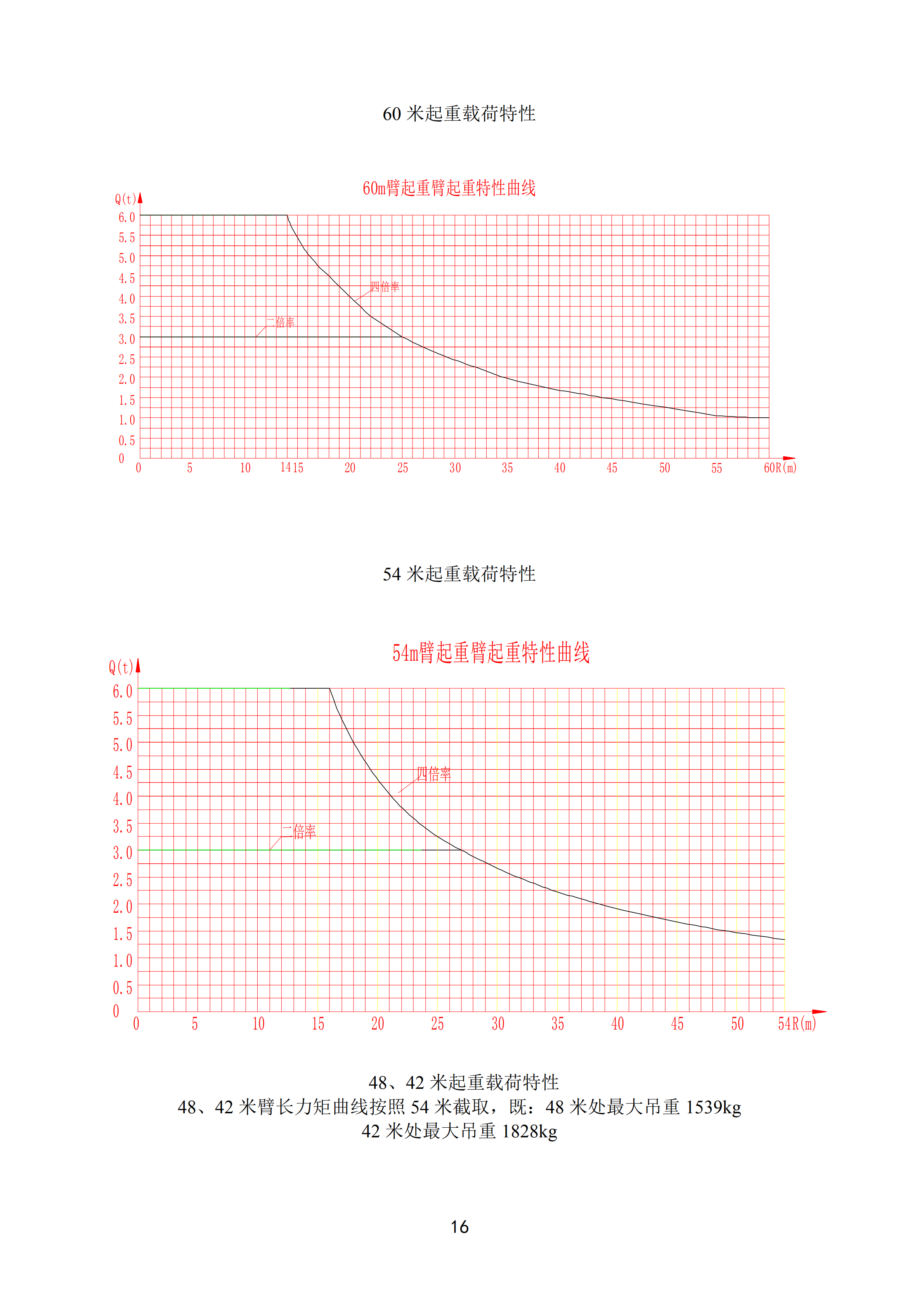

60 米起重载荷特性
|
幅度 m |
2.5-14 |
16 |
18 |
20 |
22 |
25 |
26 |
28 |
30 |
32 |
34 |
36 |
|
|
起重量 （t) |
4 倍率 |
6000 |
5150 |
4497 |
3981 |
3561 |
3062 |
2922 |
2673 |
2457 |
2270 |
2105 |
1958 |
|
2 倍率 |
3000 |
2949 |
2700 |
2485 |
2297 |
2132 |
1985 |
||||||
|
幅度 m |
38 |
40 |
42 |
44 |
46 |
48 |
50 |
52 |
54 |
56 |
58 |
60 |
|
|
起重量 （t) |
4 倍率 |
1828 |
1710 |
1604 |
1508 |
1421 |
1340 |
1267 |
1199 |
1136 |
1078 |
1023 |
973 |
|
2 倍率 |
1855 |
1738 |
1632 |
1535 |
1448 |
1368 |
1294 |
1226 |
1163 |
1105 |
1051 |
1000 |
|
